V5?H系列變頻器是高性能矢量控制型變頻器。產品采用了與目前國際最領先技術完全同步的無速度傳感器矢量控制技術，不僅具有與國際高端變頻器同樣優異的控制性能，同時還結合中國的應用特點，進一步強化了產品的可靠性和環境的適應性以及客戶化和行業化的設計，能夠更好地滿足各種傳動應用的需求。
特點
■ 高性能的開環矢量控制技術；
■ 超強的負載能力，在任意加減速時間和任意沖擊負載條件下，變頻 器穩定無跳閘運行；
■ 提供獨立的高速脈沖輸入和輸出端口，可實現高速脈沖級聯功能；
■ 精確的速度辨識和轉子磁鏈定向，在0.25Hz負載突變時轉矩也能快速地響應和穩定運行；
■ 高精度的電流檢測和保護，采用高精度的霍爾進行輸出電流的檢測、滿足軟硬件的快速實時控制和保護要求，保證了整機的性能和可靠性。
序列型號
電壓等級 | 型號 | 恒轉矩/重載應用 | 變轉矩/輕載應用 | ||||
適配電機 （kW） | 額定輸出 電流（A） | 額定輸入 電流（A） | 適配電機 （kW） | 額定輸出 電流（A） | 額定輸入 電流（A） | ||
單/三相200V | V5?H?2T0.4G | 0.4 | 3 | 3.8 | ? | ? | ? |
V5?H?2T0.75G | 0.75 | 5 | 5.5 | ? | ? | ? | |
V5?H?2T1.5G | 1.5 | 7.5 | 8.3 | ? | ? | ? | |
V5?H?2T2.2G | 2.2 | 10 | 12 | ? | ? | ? | |
三相400V | V5?H?4T0.75G/1.5L | 0.75 | 2.5 | 2.8 | 1.5 | 3.3 | 3.6 |
V5?H?4T1.5G/2.2L | 1.5 | 3.8 | 4.2 | 2.2 | 5.0 | 5.5 | |
V5?H?4T2.2G/3.7L | 2.2 | 5.5 | 6.1 | 3.7 | 7.5 | 8.3 | |
V5?H?4T3.7G/5.5L | 3.7 | 9 | 10 | 5.5 | 11 | 12 | |
V5?H?4T5.5G/7.5L | 5.5 | 13 | 15 | 7.5 | 17 | 19 | |
V5?H?4T7.5G/11L | 7.5 | 17 | 19 | 11 | 22 | 25 | |
V5?H?4T11G/15L | 11 | 24 | 26 | 15 | 30 | 33 | |
V5?H?4T15G/18.5L | 15 | 30 | 33 | 18.5 | 37 | 40 | |
V5?H?4T18.5GA*/22LA* | 18.5 | 39 | 43 | 22 | 44 | 50 | |
V5?H?4T22GA/30LA | 22 | 45 | 53 | 30 | 56 | 62 | |
V5?H?4T30GA/37LA | 30 | 60 | 66 | 37 | 72 | 80 | |
V5?H?4T37GA/45LA | 37 | 75 | 83 | 45 | 91 | 100 | |
V5?H?4T45GA/55LA | 45 | 91 | 100 | 55 | 110 | 121 | |
V5?H?4T55GA/75LA | 55 | 112 | 123 | 75 | 142 | 156 | |
V5?H?4T75GA/90LA | 75 | 150 | 165 | 90 | 176 | 194 | |
V5?H?4T90G V5?H?4T110L | 90 | 176 | 160 | 110 | 210 | 196 | |
V5?H?4T110G V5?H?4T132L | 110 | 210 | 196 | 132 | 253 | 232 | |
V5?H?4T132G V5?H?4T160L | 132 | 253 | 232 | 160 | 304 | 282 | |
V5?H?4T160G V5?H?4T185L | 160 | 304 | 282 | 185 | 350 | 326 | |
V5?H?4T185G V5?H?4T200L | 185 | 350 | 326 | 200 | 380 | 352 | |
V5?H?4T200G V5?H?4T220L | 200 | 380 | 352 | 220 | 426 | 385 | |
V5?H?4T220G V5?H?4T250L | 220 | 426 | 385 | 250 | 470 | 437 | |
V5?H?4T250G V5?H?4T280L | 250 | 470 | 437 | 280 | 520 | 491 | |
V5?H?4T280G V5?H?4T315L | 280 | 520 | 491 | 315 | 600 | 580 | |
V5?H?4T315G V5?H?4T355L | 315 | 600 | 580 | 355 | 650 | 624 | |
V5?H?4T355G V5?H?4T400L | 355 | 650 | 624 | 400 | 690 | 670 | |
V5?H?4T400G V5?H?4T450L | 400 | 690 | 670 | 450 | 775 | 755 | |
V5?H?4T450G V5?H?4T500L | 450 | 775 | 755 | 500 | 860 | 840 | |
V5?H?4T500G V5?H?4T560L | 500 | 860 | 840 | 450 | 950 | 920 | |

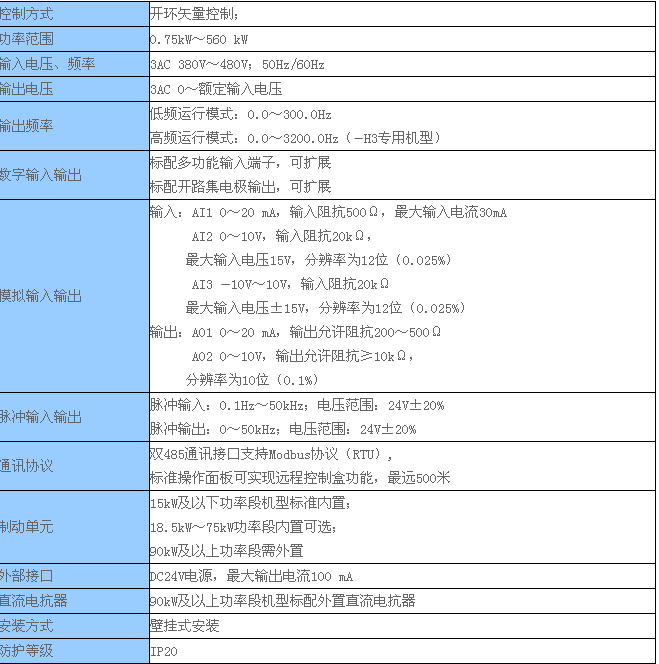

技術指標
如印刷包裝、石油化工、紡織、線纜機械、機床設備、食品包裝、電動汽車、洗滌設備、塑料機械、金屬制品設備、離心機及要求開環矢量的應用場合。
如長慶油田、遼河油田、勝利油田、奧力通起重機、開山壓縮機、德曼壓縮機、中鐵橋梁、江蘇海獅
